機械製圖丙級怎麼準備？五題自評找出備考缺口｜AutoCAD免費入門
知道考試流程，也看過讀圖示範，接下來該練哪一項？用五個能力問題自評，再把讀圖、徒手畫、AutoCAD作圖或限時完成的缺口，排成這週做得到的練習。
本文目錄
- 學習成果
- 從自評走到練習行動
- 五題備考體檢
- 讀圖弱：先解釋線條
- 徒手弱：先順序，再速度
- 電腦弱：完成整個流程
- 學科：共同科目先建立得分
- 換你做：排出本週任務
- 到104學習，挑有練習的課程
- 核心圖解
- 課後練習與解析
- 課後行動
- 常見問答
- 接著學：把缺口變成練習
- 參考來源
學習成果
- 用同一個能力量表檢核五項備考能力。
- 選出一項優先補強的能力。
- 排出含變更設計改圖及評審表自查的本週練習。
從自評走到練習行動
前兩篇〈機械製圖丙級考什麼？學科、徒手畫與電腦畫一次看懂〉與〈會AutoCAD就會機械製圖嗎？用L形塊與貫穿孔讀懂三視圖〉介紹了考試結構，也用L形塊與貫穿孔練習三視圖。本篇用五個問題，找出你現在該練什麼，最後安排一個這週能完成的小任務。

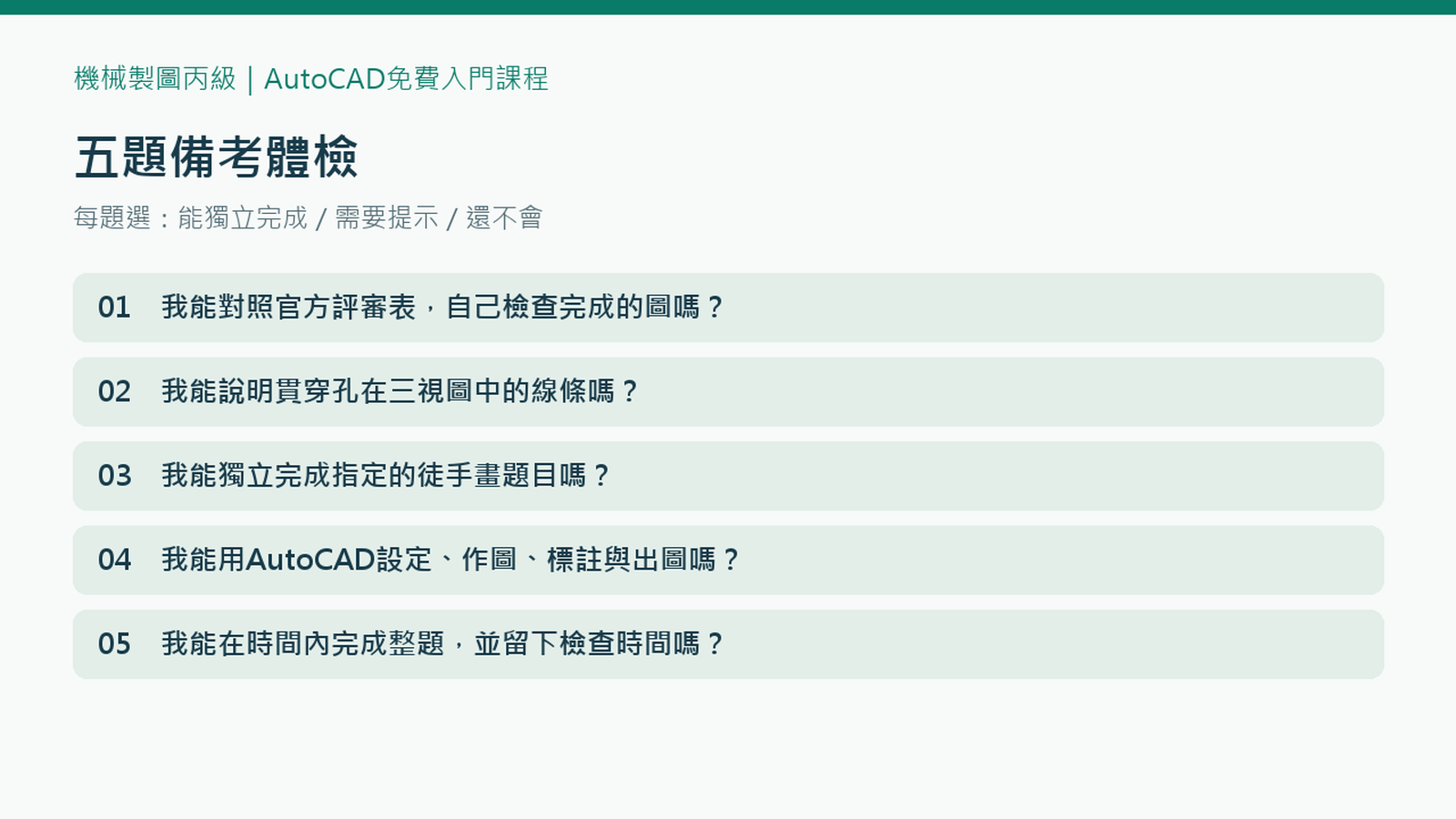

五題備考體檢
第一，我能對照官方評審表，自己檢查一張完成的圖嗎？第二，我能說明貫穿孔在三視圖中，為什麼有時是圓、有時是虛線嗎？第三，我能獨立完成指定的徒手畫題目嗎？第四，我能用AutoCAD完成圖層設定、作圖、標註與出圖嗎？第五，我能在時間內完成整題，並留下檢查時間嗎？每題請選能獨立完成、需要提示，或還不會。
讀圖弱：先解釋線條
如果讀圖需要提示，先回到第二篇的L形塊，指出可見輪廓、孔的虛線和中心線，說出每一條線對應哪個形狀。能解釋，再換一個有孔零件練習，確認自己能獨立判斷。
徒手弱：先順序，再速度
如果徒手畫還不熟，練習順序是配置圖面、建立基準、完成主要輪廓，再補細節和檢查。先畫對，再計時；每次記下最花時間的步驟，例如比例估計或圓弧銜接，下一次就針對那一步練。
電腦弱：完成整個流程
如果電腦畫需要提示，從圖層和標註型式設定開始，接著練精確作圖，最後完成存檔和出圖。每次都交出一張完整圖面，檢查尺寸、線型、線寬和列印範圍。再換一個變更設計選項，練習修改尺寸與對應圖形。
學科：共同科目先建立得分
學科可以先把四類共同科目題庫練熟，再按基本工作、視圖、尺度等主題讀專業題。每次做錯，寫下一句原因：是觀念不清、看漏條件，還是記憶不熟？隔一段時間再測，確認同一個錯誤沒有重複發生。

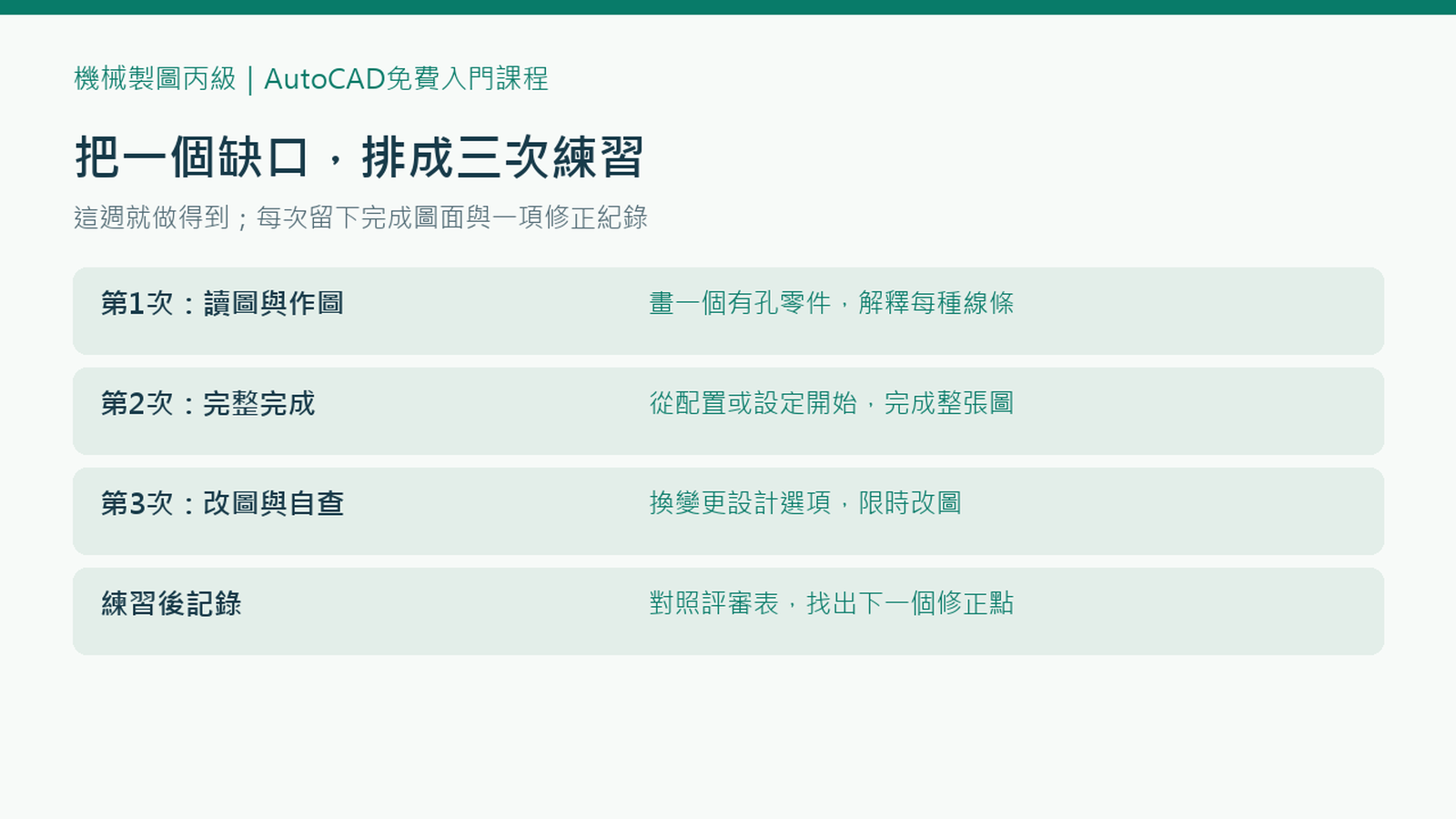

換你做：排出本週任務
現在選一個最需要補強的項目，安排這週三次練習。例如，前兩次各畫一個有孔零件，第三次換一個變更設計選項，限時改圖，再對照評審表檢查。任務要小到這週做得到，也要能看出有沒有進步。
到104學習，挑有練習的課程
接下來，前往104學習，搜尋AutoCAD。優先選擇有附練習圖檔、從圖層設定教起，並帶你完成標註與出圖的課程。把今天找出的缺口，變成你選課和練習的標準。丙級基礎練穩後，再往乙級方向前進。
核心圖解
課後練習與解析
看過老師操作，跟著提示能完成，但換題無法自己畫，該選哪個自評選項？
選「需要提示」。先把依賴提示的步驟記下來，再換題確認能否自己完成。
只背原圖，卻沒有練過修改，下一次練習怎麼安排？
選一個題目中的變更設計選項，修改相關尺寸及圖形，再對照官方評審表檢查完整圖面。
課後行動
| 我能做到嗎？ | 能獨立完成 | 需要提示 | 還不會 |
|---|---|---|---|
| 對照官方評審表，自己檢查完成的圖 | □ | □ | □ |
| 說明貫穿孔在三視圖中的線條 | □ | □ | □ |
| 獨立完成指定的徒手畫題目 | □ | □ | □ |
| 用AutoCAD設定、作圖、標註與出圖 | □ | □ | □ |
| 在時間內完成整題，並留下檢查時間 | □ | □ | □ |
我的優先補強項目：＿＿＿＿。這週三次練習時間：＿＿＿＿／＿＿＿＿／＿＿＿＿。第三次加入變更設計改圖，再對照評審表檢查。
常見問答
五題自評要怎麼使用？
各題都依目前能否獨立完成選答案，再選一項最需要補強的能力，用完成圖面與檢查紀錄追蹤進步。
怎麼挑下一門AutoCAD課程？
優先找有附練習圖檔、從圖層與標註型式設定開始，並帶你完成作圖和出圖的課程。把自己的缺口當成挑課標準。
接著學：把缺口變成練習
到104學習搜尋AutoCAD，優先選擇附練習圖檔、從圖層設定帶到標註與出圖的課程。丙級基礎練穩後，再往乙級方向前進。
參考來源
資料查核日期：2026-10-14。
